В той местности, где грунтовые воды показывают свое расположение особенно близко к поверхности земли, требуется устройство надежной системы водоотвода подальше от каких-либо сооружений, зданий и построек.

Грунтовая вода, содержащая в своем составе всевозможные минеральные вещества, имеющая свое давление с определенным постоянным временем, а также обладающая свойствами растворять твердые материалы, может навредить фундаменту любой постройки.

Именно поэтому для более эффективного отвода воды от дачных или загородных домов чаще всего используют дренажные системы. Такие системы включают в себя трубопровод и колодцы, которые имеют каждый свою функцию.

Основным назначением и задачами такого сооружения как является понижение уровня воды любыми возможными способами и отведение стоков от приусадебной территории в накопительные резервуары для дальнейшего использования, либо удаление сточных вод в овраги, реки, пруды и т.п. места.

В любом случае на любом приусадебном участке, где много грунтовой воды, необходимо защитить не только постройки от разрушающего воздействия влаги, но также и почву от заболачивая и замуливания.

Специалисты в строительной сфере уже давно поняли, что дренажные системы – это самый эффективный способ предохранить почвенные слои от переувлажнения и скопления ненужной воды.

участок требующий дренажаФото: участок требующий дренажа

Закрытые дренажные системы по отведению воды от участка устроены таким образом, что включают в себя несколько элементов:

  • трубопровод – разветвленная система, начинающаяся от построек, фундаментов зданий или наиболее мокрых мест земельного участка;
  • дренажные колодцы – определенные емкости, позволяющие накапливать лишнюю воду из трубопровода, отслеживать уровень воды и проверять на предмет загрязнения дренажных труб;
  • водоприемник – специальные резервуары для хранения и последующего использования скапливающейся отстоянной воды для сельскохозяйственных нужд, а также водоприемники с использованием природных ресурсов: различные водоемы, овраги, реки, сливные ямы и т.п.
дренажная системаФото: дренажная система

Самым ключевыми элементами подобного рода водоотводящей системы являются дренажные колодцы.

Без них весь трубопровод имел весьма короткие сроки эксплуатации потому, что часто бы засорялся, накапливал бы ил или излишнюю воду. Поэтому дренажные колодцы, действительно, играют важную роль во всей системе.

дренажный колодецФото: дренажный колодец

При их помощи очень удобно производить монтаж трубопровода. Особенно это заметно когда особенности рельефа не позволяют уложить трубы с плавным уклоном и поверхность имеет впадины, ямы и различные углубления.

Тогда-то и применяют поворотные дренажные колодцы, которые помогают соединить трубы таким образом, чтобы не нарушался необходимый уклон для нормальной самотечности воды.

Или взять, к примеру, поглотительный колодец, который отлично подходит для тех мест в трубопроводе, где вода время от времени имеет характер прибывать и убывать (это особенно происходит во время таяния снегов или дождливых сезонов).

Тут-то и пригодятся поглотительные колодцы, которые нейтрализуют излишнюю воду, впитав ее в глубину почвы ниже двух метров.

Кроме этих двух видов дренажных колодцев существуют еще водоприемные и смотровые, наличие которых обеспечивает всю систему эффективным водоотведением.

Рассмотрим несколько вариантов дренажных колодцев, которые наиболее часто применяются в системе отведения воды.

Ведь, как уже отмечалось, каждый их тип соответствует выполнению определенной задачи в общей системе водоотвода и имеет свое, соответствующее функциям, место.

Смотровой (ревизионный) колодец

Смотровой колодец еще называют ревизионным или инспекционным именно потому, что они выполняют важную роль контроля за уровнем воды в трубопроводе, а также помогают следить за состоянием всего внутреннего пространства труб.

Со временем трубы могут «обрастать» илом, вместе с водой в них могут попадать разные твердые нерастворимые частицы из состава грунта: камни, песок, гравий, глина и прочее.

устройство смотрового дренажного колодцаФото: устройство смотрового дренажного колодца

К тому же дренажная система может легко подвергаться отложению минеральных веществ на стенках внутри труб. Именно для того, чтобы проверять их состояние, а затем произвести своевременное прочищение дренажных труб, и нужны смотровые дренажные колодцы.

Такие колодцы могут быть как обычной конструкции, так и поворотного типа, способные послужить соединительными элементами во время укладки труб в угловых и поворотных соединениях.

Это и плавные переходы по вертикали, и разнообразные повороты магистрали устанавливаемых труб, и скрещивание нескольких дрен, изгибы и прочие варианты соединений.

Почему именно в таких местах устанавливаются смотровые дренажные колодцы? Да потому что именно здесь чаще всего засоряются трубы отложениями минеральных частиц сточных вод, ила, песка и прочего, тормозящих потоки вод, мусора.

Важно! Чистку таких мест дренажного трубопровода производят путем подачи струи воды, где под сильным давлением все ненужные твердые частицы вымываются из системы, освобождая свободный проток для воды.

Устроен такой колодец так, что все необходимые работы с ним проводить достаточно легко. Для соединения с трубами он имеет специальные фитинговые соединения, которые уже встроены в колодец.

Его корпус может быть гофрированный, а может быть абсолютно гладким. Некоторые колодцы имеют ступенчатую форму по вертикали. Сверху такие колодцы обязательно закрываются крышкой.

смотровой (ревизионный) дренажный колодецФото: смотровой (ревизионный) дренажный колодец

Дренажные смотровые или ревизионные колодцы бывают небольших размеров, где-то от 340 до 460 мм в диаметре. А могут быть массивными и довольно габаритными: от 800 до 1500 мм в диаметре.

Размер колодцев, как правило, подбирают под объем стоков ливневой или сточной дренажной системы. Чем больше объем жидкости, которая должна быть направлена и протекать по трубопроводу системы, чем больше трубы и количество поворотных и перекрестных соединений, тем большим диаметром должен быть ревизионный колодец.

Такими местами являются именно начальные точки всей трубопроводной трассы. Именно эти точки всегда являются наиболее высокими, а значит, скорость наполнения труб водами здесь будет всегда выше, а их объем больше. На ровных участках смотровые колодцы также устанавливаются (через каждые 30 м).

Поглотительный (фильтрующий) колодец

Такого плана колодцы для дренажных систем называют поглотительными или фильтрующими. В их задачу входит фильтровать поступающую в них воду и выводить уже очищенную в грунт.

поглотительный дренажный колодецФото: поглотительный дренажный колодец

Такой колодцы обычно устанавливают в тех местах, где не т возможности вывести стоки в водоем, овраг, канализационная система либо любой другой водоприемник, располагающийся ниже точки уложенной дренажной системы.

Лучше всего, по мнению специалистов, использовать такие колодцы при небольших объемах, втекающих в них, грунтовых вод. К примеру, не больше 1 кубического метра за сутки. Особенно это относится к песчаным и супесчаным почвенным составам.

Диаметр такого колодца в основном не более 1,5 метра. А конструкция таких колодцев отличается, например, от дренажных смотровых.

Они не всегда имеют цилиндрическую форму, а потому могут выглядеть в виде конусообразной или прямоугольной конфигурации.

Устроены такие колодцы таким образом, что глубина их заложения в грунт должна быть не менее 2 метров, а максимальный размер должен составлять такие параметры: 3х2 м.

Важно! На дне поглотительного колодца обязательно устраивают подушку из щебня, гравия, битого кирпича или щебня с песком толщиной от 0,2 до 0,3 м. Наружные стены колодца укладываются геотекстилем и обсыпаются грунтом.

Такого плана колодцы не имеют в своем устройстве дна, а потому это дает возможность выполнять их прямое назначение: фильтровать и выводить в грунт воду. Подушка из щебня или любого другого материала помогает это сделать более эффективно.

поглотительный (фильтрующий) дренажный колодецФото: поглотительный (фильтрующий) дренажный колодец

Водоприемный (накопительный) колодец

Название подобного рода дренажного колодца говорит само за себя: накапливать поступающую в колодец воду с ливневой канализации.

Такие колодцы обязательно будут иметь дно, обложенный снаружи геотекстилем и обсыпан песком или щебнем. Этот колодец требует дополнительного обслуживания в качестве откачивания скопившейся воды специальным насосом из его емкости.

Такой колодец, который, по сути, представляет собой герметичный резервуар, могут также использовать под хранение и отстаивание воды для технических нужд.

А если использовать немного живых бактерий для отстаивания воды, тогда она еще и сгодится в качестве удобрения для сада или огорода.

водоприемный (накопительный) дренажный колодецФото: водоприемный (накопительный) дренажный колодец

Монтаж водоприемных дренажных колодцев часто производят в тех грунтах, которые считаются труднопроницаемыми: суглинистые, глинистые, скалистые и каменистые почвы.

Важно! Устанавливать нужно такой колодец обязательно ниже уровня всего залегаемого трубопровода дренажной системы. В устройство водоприемного колодца входит крышка, цилиндрический корпус (гофрированной структуры) с герметичными стенками и дном, контрольный поплавок, шланг и насос для откачки воды.

Контрольный поплавок помогает установить, насколько полон колодец до отведенного уровня.

накопительный дренажный колодецФото: накопительный дренажный колодец

Иногда некоторые конструкции таких колодцев оснащены еще и поплавками с электрическим датчиком, который передает сигнал для хозяев дома, что колодец близок к наполнению.

Конечно же, можно изготовить любой дренажный колодец по старинке: взять бетонные кольца и путем монтажа уложить их один на другой, заделать щели и, практически ваш колодец готов.

И в самом деле, в России очень долгое время использовали именно такой способ установки дренажных колодцев и не прибегали к использованию современных пластиковых.

И все это, потому что глубина промерзания не позволяла потребителям рассчитывать на надежность и крепость пластикового материала.

карта глубины промерзания почвыФото: карта глубины промерзания почвы

Однако в скором времени и пластик достиг совершенства до такой степени, что может выдерживать низкие температуры до – 30˚С (а летом – до + 45˚С), и, в тоже время, покупатели постепенно убедившись в этом, стали все чаще применять дренажные колодцы именно из этого материала.

На сегодня существует масса других вариантов, которые, во-первых, делают монтаж дренажных колодцев наиболее удобным, а во-вторых, обеспечивают комфорт и легкость в эксплуатации.

И это популярные полимерные материалы. Конструкции дренажных колодцев разного типа и назначения могут быть весьма различными: цилиндрическими – гладкими или гофрированными, прямоугольными – армированными и простыми, конусообразными без дна, но с дополнительной сигнальной установкой и фильтрами.

Смотровые колодцы чаще всего применяют из гофрированных труб из поливинилхлорида с крышкой из полипропилена.

гофрированный дренажный колодецФото: гофрированный дренажный колодец

Гофрированная структура помогает дренажному колодцу быть более устойчивому к выталкиванию его из земли грунтовыми водами. Эти материалы позволяют колодцу быть устойчивому к влаге, а потому они антикоррозийны.

Их срок службы более 50 лет, и поэтому они по праву признаются долговечными. Малый вес, простота сборки, приемлемая цена – все это только умножает количество плюсов в сторону полимерных смотровых дренажных колодцев.

Ведь они не будут крошиться, как бетон, не будут ржаветь, как колодцы с металлической арматурой, не потрескаются со временем под давлением грунта, как это зачастую может произойти со старыми бетонными кольцами.

Поглотительные и водоприемные дренажные колодцы также могут изготавливаться из полимерных или полиэтиленовых материалов, но их цена будет значительно превышать стоимость смотровых потому, как они по габаритам, как правило, всегда больше.

Но, что ни говори, а в экономическом плане любой дренажный колодец из пластика – это весьма выгодное решение.

Их показатели ударопрочности, морозостойкости, долговечности, устойчивость к щелочам и почвенным кислотам, малый вес и удобство монтажа всегда будут на порядок выше, чем установленные бетонные, железобетонные или кирпичные дренажные колодцы.

Для того чтобы самостоятельно установить дренажный колодец своими руками, нужно к этому делу как следует подготовиться.

Прежде всего, закупите необходимый материал:

  • гофрированные трубы такого диаметра, какой будет самым оптимальным для вашей дренажной системы. Для смотровых колодцев самыми удобными будут диаметры от 340 до 460 мм. Эти параметры позволят свободно наклониться, просунуть руку или шланг, чтобы удалить засоры из труб дрена. Но вот уже для накопительных или фильтрующих колодцев лучше всего использовать гофрированные трубы диаметром от 575, 695 до 925 мм. Потому что эксплуатация таких сооружений подразумевает их чистку совершенно другими способами: от откачки при помощи дренажного насоса до помещения в колодец человека, чтобы произвести соответствующую чистку емкости;
  • пластиковое дно соответствующего диаметра;
  • уплотнители из резины нужного размера и диаметра;
  • люк, который бы совпадал бы по параметрам с диаметром гофрированной трубы и даже был бы немного больше.

Обычно специалисты, убедившиеся на своем многолетнем опыте, чтобы хорошо сэкономить приходится все эти комплектующие покупать у разных производителей, тщательно вымеряя все размеры, чтобы не ошибиться.

Потому что, покупая у одного продавца все эти элементы для монтажа дренажного колодца, вам придется переплатить приличную сумму.

Соблюдая все пошаговые инструкции по самостоятельной установке дренажного колодца, вы обеспечите себя оборудованием не худшим, чем, если бы вызывали техников для монтирования на дом.

Итак, все работы по устройству своими руками лучше всего выполнять в следующем порядке:

  • отрежьте гофрированную трубу такой длины, которая нужна вам. Это, по сути, и есть высота вашего будущего колодца. Проделайте отверстия в тех местах, где будут присоединяться дренажные трубы, но не ниже, чем на 0,5 метров от предполагаемого дна колодца. В этих отверстиях нужно установить резиновые манжеты;
  • монтируем дно. При помощи мастики на битумной основе нужно хорошенько приделать дно к гофрированной трубе, тщательно и герметично заделав все щели и даже выемки;
  • после того как вы подготовили устройство дренажного колодца, теперь сделайте для него яму, таким образом, чтобы колодец выступал из земли на высоту чуть меньше 1/3 его части. Основание под колодец устраивается при помощи утрамбованных песка, щебня и земли;
  • дно канавы для дренажного колодца заливают также цементно-песчаным раствором, а затем поверх него укладываю геотекстиль, который послужит в дальнейшем хорошим фильтром грунтовой воды;
  • устанавливаем колодец на дно подготовленной канавы и присоединяем дренажные трубы и, если необходимо, подключаем насос;
  • наружные стенки колодца требуется обсыпать гравием или щебнем. Не используйте для этих целей битый кирпич или колотые камни потому, что они могут быть острыми, а значит, повредят гофрированную трубу за считанные секунды;
  • самым последним штрихом в такой работе является установка люка, который желательно должен быть чуть больших размеров, чем диаметр гофрированной трубы и крепко держаться на ее стенках.
установка дренажного колодцаФото: установка дренажного колодца

Подобным образом, лишь только с некоторыми особенностями в устройстве дна и обсыпки, можно устанавливать водоприемный и фильтрующий колодцы.

Главным правилом остается лишь неукоснительное следование всем рекомендациям специалистов по монтажу дренажных систем.

Бетонные колодцы из железобетонных колец еще называют сборными бетонными колодцами. Для разных дренажных колодцев бетонные кольца применяют разной толщины, высоты и диаметра (d = от 700 мм и больше при высоте до 1000 мм и толщине стенок 80 мм).

К примеру, чтобы установить поглотительный дренажный колодец, используют бетонные кольца с армированием в виде стержней 8-12 мм. Обычно для такого колодца достаточно установить 3 бетонных кольца методом наращивания.

Если, по каким-то причинам, у вас нет возможности приобрести армированные бетонные кольца, тогда можете установить обычные из бетона или железобетона, они тоже неплохо себя показывают в эксплуатации.

Устанавливают бетонные кольца в предварительной подготовленной яме, которая располагается в самой низкой точке.

Важно! Работы с таким материалом лучше всего производить с подручным оборудованием типа ручной лебедки или небольшого подъемного крана.

Если устанавливается фильтрационный дренажный колодец, тогда все кольца укладываются на специальную подушку из щебня, песка и гравия высотой в полметра. Именно эта подушка и послужит своеобразным фильтром.

Она нужна даже тогда, когда на ее поверхность производится монтаж бетонного кольца с уже встроенным фильтрационным дном.

бетонные кольца с дномФото: бетонные кольца с дном

Для монтажа водоприемного колодца используют либо кольцо с дном, либо самостоятельно заливают стяжку на утрамбованную землю.

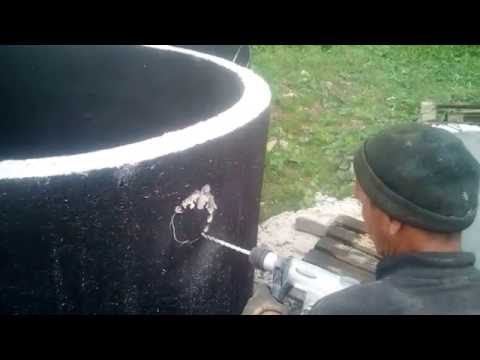

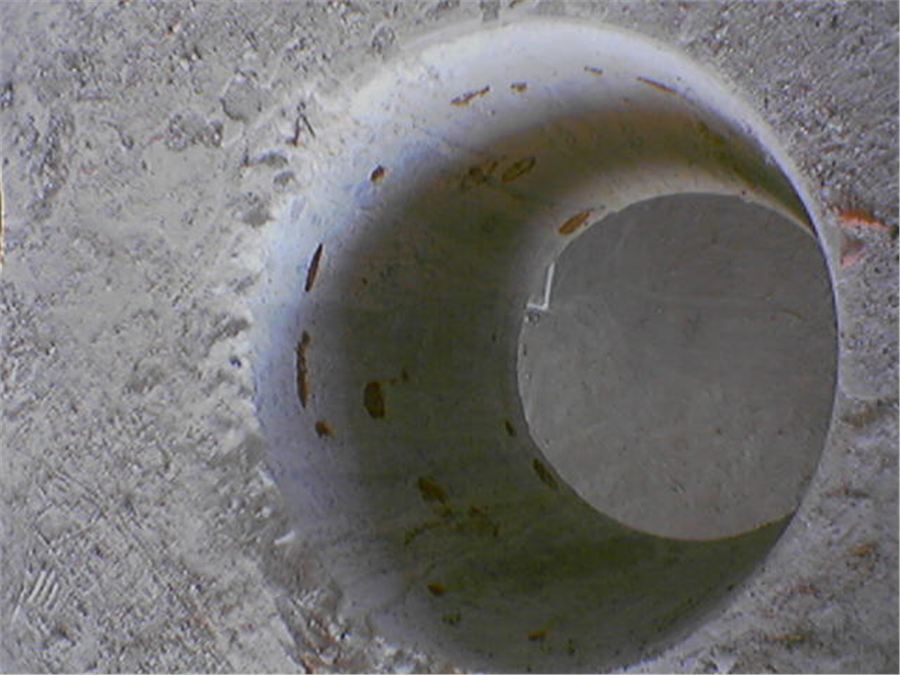

И после того, как она застынет, укладывают одно кольцо, затем второе и так далее до самого верха. В самом верхнем бетонном кольце нужно проделать отверстие для трубы: одна, два или три – в зависимости от количества дрен.

Важно! После присоединения труб к нижней части последнего верхнего кольца, нужно вокруг трубы как следует все загерметизировать цементным раствором либо мастикой на основе битума.

стыки между кольцами обязательно герметизируютсяФото: стыки между кольцами обязательно герметизируются

Поворотные дренажные колодцы из бетонных колец устраивают, таким образом, чтобы к ним было удобно подсоединить все угловые, крестовые или плавнопереходящие участки трубопровода дренажной системы.

поворотный дренажный колодецФото: поворотный дренажный колодец

Смотровой колодец может устанавливаться не только на угловых соединениях трубопровода, но также и на участках, где магистраль дренажа пролегает ровно с уклоном вниз.

В таких местах смотровые колодцы необходимы дл того, чтобы контролировать уровень стекающей воды или проверять на исправность трубные соединения, если там таковые имеются.

смотровой дренажный колодец из бетонных колецФото: смотровой дренажный колодец из бетонных колец

Важно! Все соединительные швы между бетонными кольцами и в местах подключения труб, обязательно нужно зацементировать и герметично заделать.

А верхние крышки, которые имеются техническими люками, обязательно требуется устанавливать такие, которые бы имели замковые соединения для того, чтобы туда не попадала вода.

Все работы, которые требуется проделать в момент монтажа дренажных колодцев, следует заранее изучить тщательнейшим образом. Ведь только тогда возможно будет избежать многих ошибок.

Также необходимо четко знать в каком месте, и какого типа колодцы должны располагаться в вашей дренажной системе. Так вы сможете определить в каких точках системы, какой колодец нужно устанавливать.

Определитесь и сопоставьте со своими финансовыми, техническими и физическими возможностями также материал, из которого изготавливаются ваши будущие дренажные колодцы.
