Тема внедорожного транспорта всегда пользовалась успехом у самодельщиков. Вездеходы самоделки появляются во всех уголках нашей страны, и очень сложно найти две одинаковые машины (скорее всего, просто невозможно). Хочется представить вашему вниманию небольшой обзор вездеходной техники, построенной умельцами самодельщиками, и разобрать основные моменты конструирования подобных образцов.


Самыми популярными схемами вездеходов можно назвать две: машины на пневматиках низкого давления и гусеничные вездеходы. Коротко остановимся на каждой из них.

Пневмоходы

Эта категория самодельных вездеходов появилась в 60-х годах прошлого века с изготовлением первых самоделок довольно оригинальной конструкции. Это были аппараты с компоновкой трицикла, но вместо переднего колеса на них устанавливали лыжу. Такая схема сохранилась и до наших дней, правда сейчас она используется гораздо реже.

самодельный вездеход на пневмоходу

Самодельный вездеход из мотоцикла

В наши дни популярны схемы с количеством колес от трех до шести (схемы 3х2, 4х4, 6х6).

Гусеничные машины

Схема вездехода на гусеницах имеет много приверженцев среди самодельщиков. Вездеходы, построенные по такому принципу, конструктивно сложнее чем колесные машины, соответственно затраты на их изготовление выше, но в эксплуатации они кое в чем превосходят пневматики.

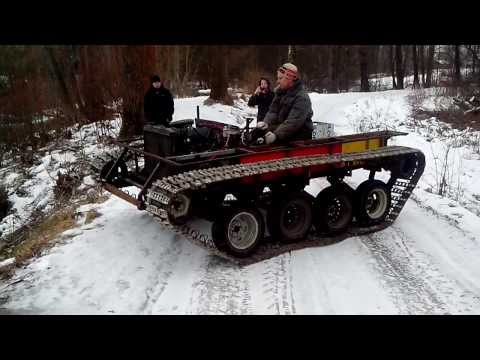

Самодельный гусеничный вездеход самоделка

Самодельный гусеничный вездеход

Вообще конечно нелогично сравнивать эти два класса вездеходов, потому что в каждой конкретной ситуации превосходство будет иметь та или иная схема (по моему мнению).

С чего начинаются вездеходы самоделки своими руками?

Прежде чем взяться за создание вездехода, самодеятельный конструктор должен выяснить для себя назначение будущей машины. На этом этапе уточняется предполагаемое количество мест, масса полезного груза, время года и условия эксплуатации.

После того как ответы на заданные выше вопросы получены, можно определиться с концепцией будущего самоходного аппарата. Только уяснив для себя общий замысел, следует переходить к вопросу выбора элементов вездехода.

На этом этапе определяется тип и модель двигателя, состав трансмиссии, конструкция и тип рамы, оборудование кабины и другие элементы. Наибольшее внимание необходимо уделить выбору формулы ходовой системы, если это гусеничный движитель – то какой именно, если колеса – сколько всего, сколько из них ведущих и сколько управляемых колес.

После анализа желаний и возможностей делается окончательный выбор в пользу той или иной схемы вездехода. Так проектируются вездеходы самоделки, и чертежи являются обязательным этапом этой деятельности.

Двигатели для самодельных вездеходов

Зачастую отсутствие достаточного объема финансов накладывает ограничения при выборе двигателя, поэтому весь выбор сводится к формуле “то, что есть под рукой”. А под рукой, как правило, оказываются двух – и четырехтактные мотоциклетные двигатели, реже присутствуют старенькие автомобильные силовые установки.

Если же ситуация со свободными деньгами позволяет выбирать двигатель не задумываясь о его цене, то можно рекомендовать такие варианты:

  • Для вездеходов на пневматиках предпочтительнее применять мотоциклетные двигатели, при этом нужно стараться выбрать наиболее подходящий по мощности и условиям эксплуатации мотор. Будет очень хорошо, если мотор имеет систему принудительного охлаждения (воздушную или водяную), поскольку на вездеходе отсутствуют условия для нормального естественного охлаждения.
  • Четырехтактные моторы имеют ряд преимуществ перед двухтактными собратьями, поэтому рекомендуется обращать свое внимание именно на них. В качестве примера можно привести оппозитные двигатели от ирбитских тяжелых мотоциклов.
  • Автомобильные моторы хорошо подходят для установки на вездеходы самоделки на гусеницах. Такие двигатели обеспечивают достаточный крутящий момент, надежны в эксплуатации и имеют приемлемое соотношение цена/требуемые характеристики. Выбор типа двигателя, дизель или карбюраторный, дело конструктора. Обе схемы имеют свои плюсы и минусы. Так, например, дизель экономичнее, чем бензиновый двигатель, но не факт что в условиях сильных морозов будет легко обеспечить его стабильный запуск и работу без применения дополнительного оборудования (предпусковой подогреватель). (Хотя, это так же относится и к бензиновым моторам, но в меньшей мере)

Движители для вездеходов

Колеса для вездеходов на пневматиках изготавливаются силами умельцев по четырем основным принципам:

  • На втулку крепятся 2 диска из листового металла с перемычками между ними, затем одевается камера и фиксируется отрезками транспортерной ленты. Дополнительно сверху камеры может одеваться протектор из другой камеры.
  • На втулке закрепляется один диск, к нему крепятся перемычки, а к перемычкам привариваются или приклепываются боковые кольца.
  • Схема аналогична предыдущей, но роль центрального диска выполняют спицы из листового металла или трубы.
  • На втулке монтируются два диска наподобие дисков колеса от мотороллера (разъемное колесо).

Гусеничные вездеходы самоделки могут использовать гусеницы от промышленных образцов снегоходов и вездеходов (например, снегоход “Буран”), или же передвигаться на самодельных гусеницах.

Самодельные гусеницы для вездехода

Самодельные гусеницы

В подавляющем большинстве самодельная гусеница представляет собой отрезок транспортерной ленты, на котором закреплены грунтозацепы и вырезаны отверстия для зубьев ведущей звездочки. Есть и более совершенные конструкции гусениц, например с литыми в условиях домашней мастерской траками. Но это очень трудоемкое занятие.

В заключение хотелось бы остановиться на одном очень интересном экземпляре для тех, кому не нужен полноразмерный вездеход, а передвигаться по бездорожью надо. Например, доехать на легковой машине до  охотничьего домика, вынуть это чудо из багажника и отправиться на охоту. Наверное, стоит приглядеться ближе к этой крохе и взять на заметку оригинальные технические решения, заложенные в ней. Как вы считаете?
